你的位置:首頁 > 飛球產品 > 蝶閥
 對夾式氣動中線蝶閥 D671X

對夾式氣動中線蝶閥 D671X

編輯日期:2016/6/22 10:33:59      點擊:
  • 產       地:上海
  • 型       號:D671X
  • 公稱壓力:0.6MPa~1.6MPa
  • 公稱通徑:DN50~DN1200
  • 適用介質:水、油品、海水及各類有機溶劑
  • 適用溫度:-20℃~80℃
產品介紹

  一、產品概述

   對夾式氣動中線蝶閥 D671X 采用了多種零件材質配對,可適用于淡水、污水、海水、蒸汽、天然氣、食品、醫藥、油品及各種酸堿介質的管道,適用溫度-20℃-80℃。上海飛球閥門有限公司生產的D671X 軟密封氣動對夾蝶閥的主要部件材質選用:閥體材質:鑄鐵、球鐵、不銹鋼;蝶板材質:球鐵、不銹鋼、耐蝕鋼、鈦鋼、銅合金;閥座:丁晴、乙丙、氯丁、海泊倫、聚四氟乙烯、天然橡膠等。

  對夾式氣動蝶閥主要特點

  1、結構簡單、緊湊,90°回轉開啟迅速;

  2、小型輕便,容易拆裝和維修,并可在任意位置安裝;

  3、操作扭矩小,開關輕巧省力;

  4、流量特性趨于直線,調節性能好;

  5、啟閉試驗次數可達萬次,使用壽命長;

  6、密封性能好,氣體試驗泄漏量為零。

  二、主要技術參數

型號
D671X-6
D671X-10
D671X-16Q
工作壓力(MPa)
0.6
1.0
1.6
適用溫度(℃)
-20~80
適用介質
水、油品、海水及各類有機溶劑

  三、主要零部件材料

閥體
灰鑄鐵
球墨鑄鐵
閥板
灰鑄鐵
灰鑄鐵
閥桿
不銹鋼
不銹鋼
密封面
NBR、EPDM
氟橡膠
填料
V形組合密封圈、柔性石墨



 氣動對夾中線蝶閥

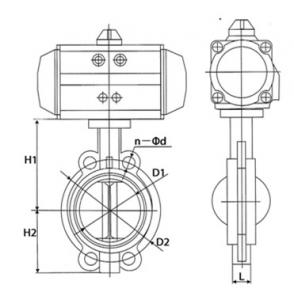

   四、主要外形與連接尺寸

DN 主 要 外 形 尺 寸 主 要 連 接 尺 寸
0.6MPa 1.0MPa 1.6MPa
L H HO A B DO n-d DO n-d DO n-d
50 43 63 315 180 65 110 4-14 125 4-18 125 4-18
65 46 70 330 180 65 130 4-14 145 4-18 145 4-18
80 46 83 390 245 72 150 4-18 160 8-18 160 8-18
100 52 105 431 240 72 170 4-18 180 8-18 180 8-18
125 56 115 455 240 72 200 8-18 210 8-18 210 8-18
150 56 137 626 350 93 225 8-18 240 8-22 240 8-22
200 60 164 720 350 93 280 8-18 295 8-22 295 12-22
250 68 206 800 550 350 335 12-18 350 12-22 355 12-26
300 78 230 860 600 350 395 12-22 400 12-22 410 12-26
350 78 248 883 600 350 445 12-22 460 16-22 470 16-26
400 102 289 972 600 350 495 16-22 515 16-26 525 16-30
450 114 320 1043 750 380 550 16-22 565 20-26 585 20-30
500 127 343 1098 750 380 600 20-22 620 20-26 650 20-33
600 154 413 1236 750 380 705 20-26 725 20-30 770 20-36
700 165 478 1431 750 380 810 24-26 840 24-30 840 24-36
800 190 525 1488 750 380 920 24-30 950 24-33 950 24-39
900 203 620 1615 1250 380 1020 24-30 1050 28-33 1050 28-39
1000 216 725 1765 1500 580 1120 28-30 1160 28-36 1170 28-42
1200 254 780 1976 1500 580 1340 32-33 1380 32-39 1390 32-48
